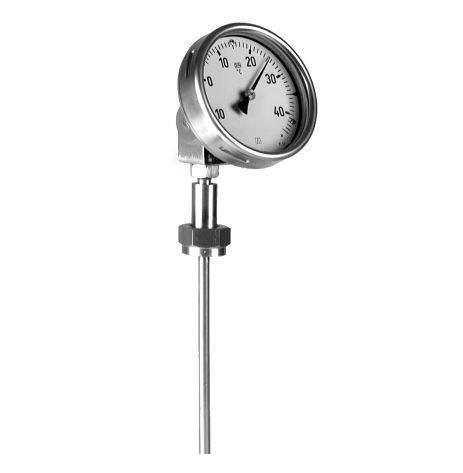

WSS-581双金属温度计

添加时间： 2019-09-27 09:30:33
推荐度：
  • 1.jpg

介绍

introduction

浏览：

WSS-581双金属温度计工作原理

双金属温度计是利用绕制成螺旋管状的双金属片一端被固定，另一自由端与指针针连接，随着温度的变化而转动，并带动指针旋转指示温度的单针式指示温度计。

WSS-581双金属温度计主要技术特性

测温范围：-80-600℃

准确度等级：1.0 /1.5级，

温度计指示部分：（按温度计标度盘的外径表示）分φ60、φ100、φ150mm.

尾管长度：100－2000mm。

尾管直径：分别为φ6、φ10、（尾管长度100－1250mm时）φ12（尾管长度在1250－2000mm时）

安装部分螺纹:M16X1.5;M27X2;G1/2;G3/4.尾管及固定螺栓节头等材质均为1Cr18Ni9Ti不锈钢，耐压6.4MPa。



测温范围

测量范围℃适用范围
工业、商业实验室、小型
-80～+40√√
-40～+80√√
0～50√√
0～100√√
0～200√√
0～300√√
0～400√√
0～500√√
0～600√√


外形尺寸

形式ABCELd
轴向型652373-75
100
150
200
300
400
500
750
1000		Φ6
Φ8
Φ10
1052373-
1552373-
径向型655011034
1055011034
1055011034
135°向型1052385-
1552385-
万向型10523178120
15523178120


选型编码

系列号 WSS
双金属温度计
表盘公称直径 -3
Φ60
 -4
Φ100
 -5
Φ150
表盘形式 0
轴向（直型）
 1
径向（角型）
 2
135°向（钝角型）
 8
万向（可调角型）
安装固定形式 0
无固定装置
 1
可动外螺纹
 2
可动内螺纹
 3
固定螺纹
 4
固定法兰
 5
卡套螺纹
 6
卡套法兰
保护形式-
普通型
 W
防护型
 F
防腐型


型号及规格
轴向型双金属温度计

型号测温范围精度等级保护管材料规格安装固定形式
DL
WSS-300
-40～+80
-80～+40
0～50
0～100
0～150
0～200
0～300
0～400
0～500
0 ~ 600		1.51Cr18Ni9Ti
304
316
316L
哈氏C-276		Φ6075
100
150
200
300
400
500
750
1000		无固定装置
WSS-400Φ100
WSS-500Φ150
WSS-301Φ60可动外螺纹
WSS-401Φ100
WSS-501Φ150
WSS-302Φ60可动内螺纹
WSS-402Φ100
WSS-502Φ150
WSS-303Φ60固定螺纹
WSS-403Φ100
WSS-503Φ150
WSS-304Φ60固定法兰
WSS-404Φ100
WSS-504Φ150
WSS-305Φ60卡套螺纹
WSS-405Φ100
WSS-505Φ150
WSS-306Φ60
WSS-406Φ100卡套法兰
WSS-506Φ150


径向型双金属温度计

型号测温范围精度等级保护管材料规格安装固定形式
DL
WSS-310
-40～+80
0～50
0～100
0～150
0～200
0～300
0～400
0～500
0 ~ 600		1.51Cr18Ni9Ti
304
316
316L
哈氏C-276		Φ6075
100
150
200
300
400
500
750
1000		无固定装置
WSS-410Φ100
WSS-510Φ150
WSS-311Φ60可动外螺纹
WSS-411Φ100
WSS-511Φ150
WSS-312Φ60可动内螺纹
WSS-412Φ100
WSS-512Φ150
WSS-313Φ60固定螺纹
WSS-413Φ100
WSS-513Φ150
WSS-314Φ60固定法兰
WSS-414Φ100
WSS-514Φ150
WSS-315Φ60卡套螺纹
WSS-415Φ100
WSS-515Φ150
WSS-316Φ60
WSS-416Φ100卡套法兰
WSS-516Φ150


万向型双金属温度计

型号测温范围精度等级保护管材料规格安装固定形式
DL
WSS-480
-40～+80
-80～+40
0～50
0～100
0～150
0～200
0～300
0～400
0～500
0 ~ 600		1.51Cr18Ni9Ti
304
316
316L
哈氏C-276		Φ10075
100
150
200
300
400
500
750
1000		无固定装置
WSS-580Φ150
WSS-481Φ100可动外螺纹
WSS-581Φ150
WSS-482Φ100可动内螺纹
WSS-582Φ150
WSS-483Φ100固定螺纹
WSS-583Φ150
WSS-484Φ100固定法兰
WSS-584Φ150
WSS-485Φ100卡套螺纹
WSS-585Φ150
WSS-486Φ100卡套法兰
WSS-586Φ150


135°向型双金属温度计

型号测温范围精度等级保护管材料规格安装固定形式
DL
WSS-4200～50
0～100
0～150
0～200
0～300
0～400
0～500
0 ~ 600		1.51Cr18Ni9Ti
304
316
316L
哈氏C-276		Φ10075
100
150
200
300
400
500
750
1000		无固定装置
WSS-520Φ150
WSS-421Φ100可动外螺纹
WSS-521Φ150
WSS-422Φ100可动内螺纹
WSS-522Φ150
WSS-423Φ100固定螺纹
WSS-523Φ150
WSS-424Φ100固定法兰
WSS-524Φ150
WSS-425Φ100卡套螺纹
WSS-525Φ150
WSS-426Φ100卡套法兰
WSS-526Φ150




安装要求

对双金属温度计的安装，应注意有利于测温准确，安全可考及维修方便，而且不影响设备运行和生产操作，要满足以上要求，在选择对热电阻的安装部位和插入深度时要注意以下几点：

（1）为了使热电阻的测量端与被测介质之间有充分的热交换，应合理选择测点位置，尽量避免在阀门，弯头及管道和设备的死角附近装设热电阻。

（2）带有保护套管的热电阻有传热和散热损失，为了减少测量误差，热电偶和热电阻应该有足够的插入深度：

a、对于测量管道中心流体温度的热电阻，一般都应将其测量端插入到管道中心处(垂直安装或倾斜安装)。如被测流体的管道直径是200毫米，那热电阻插入深度应选择100毫米；

b、对于高温高压和高速流体的温度测量(如主蒸汽温度)，为了减小保护套对流体的阻力和防止保护套在流体作用下发生断裂，可采取保护管浅插方式或采用热套式热电阻。浅插式的热电阻保护套管，其插入主蒸汽管道的深度应不小于75mm；热套式热电阻的标准插入深度为100mm；

c、假如需要测量是烟道内烟气的温度，尽管烟道直径为4m，热电阻插入深度1 m即可；

d、当测量原件插入深度超过1m时，应尽可能垂直安装，或加装支撑架和保护套管。


使用维护

1、WSS系列双金属温度计在保管、安装、使用及运输过程中，应尽量避免碰撞保护管，切勿使保 .护管弯曲、变形。安装时，严禁扭动仪表外壳。

2、仪表应在-30℃～80℃的环境温度内正常工作。

3、仪表经常工作的温度好能在刻度范围的1/2～3/4处。

4、双金属温度计保护管浸入被测介质中长度须***大于感温元件的长度，一般浸入长度大于100mm,0-50℃量程的浸入长度大于150mm，以保证测量的准确性。

5、各类双金属温度计不宜用于测量敞开容器内介质的温度，带电接点温度计不宜在工作震动较大的场合的控制回路中使用。

6、双金属温度计在保管、使用安装及运输中，应避免碰撞保护管，切勿使保护管弯曲变型及将表当扳手使用。

7、温度计在正常使用的情况下应予定期检验。一般以每隔六个月为宜。电接点温度计不允许在强烈震动下工作，以免影响接点的可靠性。
