一、 产品概述
本产品为智能型非侵电动执行器采用液晶显示，红外遥控操作， 自诊断故障报警。就地操作采用非接触感应元件无需开盖调试，简单耐用；位置检测采用******值编码器，无死区，编码器位置控制准确无误，无须使用行程开关限位；电机驱动有交流接触器驱动型 (继电器输出，驱动交流接触器线圈) 和电机直接驱动型 (可控硅直接驱动三相或单相电机) 两种；本产品结合了多项自主研发创新的高科技术，具有完备的功能，可靠的稳定性及高性价比的优点。调试简单，安装简便，轻松设定。
二、 技术参数
1、工作电压范围。 三相：380VAC。范围：340VAC~420VAC；
单相：220VAC。范围：200VAC~240VAC；其他输入电压可另行订制。
2、工作温度范围。-20℃~70℃；存储温度范围。-40℃~85℃。
3、使用湿度范围。 ≤90%RH，不结露，周围不含强腐蚀性、易燃易爆气体或粉尘。
4、模拟信号反馈。反馈当前阀门开度信号，常规为 DC4~20mA 电流信号，负载能力≤750Ω。
5、开关信号反馈。可反馈 4 组继电器开关信号。分别为远程状态、故障状态、开到位和关到位。
6、模拟信号输入。检测输入开度信号，常规为 DC4~20mA 电流信号，内部负载大小 195 Ω。
7、开关信号输入。无源干接点输入，内置 24V 直流电源，公共端为 24V+。检测远程打开、关闭、 保持等控制信号输入。
8、各路信号隔离。各输入输出端子通过继电器、光电耦合器隔离，可承受 2000V 浪涌电压。
9、驱动信号输出。继电器或可控硅输出可选。适用于可逆控制，接通持续率 50%，每小时接通次数 ≤1200 次。
三、主要部件
控制单元人机界面包括液晶显示屏、位置选择旋钮和操作旋钮 3 个部件。
1、阀门开度和参数类型
即阀门当前开度百分比(常规状态下)；
调零、调满时，显示字符“LL”和“HH”； 调整反馈电流时，显示字符 4mA“LF”和20mA“HF”；
标定输入 4mA 和 20mA 时，显示字符“04”和“20”。
2、控制模式
现场状态下，显示字符“bc” (保持) 和“dd” (点动)；
远程状态下，调节型，显示字符“Cxx” ，表示有输入电流。显示字符“C- -” ，表示“丢信”；
远程状态下，开关型，没有远程信号，没有显示；有远程开信号，显示“OP” ，有远程关信
号显示“CL” ，有远程保持信号，显示“bc” ，反之显示“dd” (多种状态，交替显示)；
停止状态下，用遥控器进入设置状态下，显示字符“Pxx” ，表示设置的参数标号，从 0 开始计数；
注意：进入设置状态须使用红外遥控器！！！
3、阀门状态
有故障时，显示字符“Exx” ，显示故障代号；
无故障时，显示字符“bxxx”显示编码器的真实读数缩小 N 倍后的值(0-255)；
位置旋钮

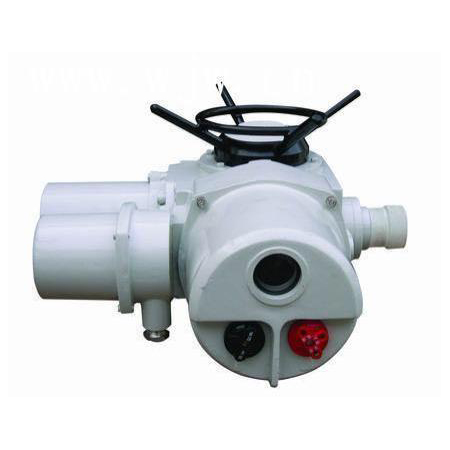

控制单元的两个旋钮如上图所示，操作旋钮 (黑色)，位置旋钮 (红色)。
4 、操作旋钮有两个位置：关闭、打开；
5 、位置旋钮有三个位置：现场、停止、远程。
