齿轮转速传感器、ZS-6、ZS-6A采用霍尔敏感元件，钢铁材质导磁体触发，具有频响宽，稳定性好，抗干扰能力强等特点，内有放大整形电路，输出幅度稳定的方波，能实现远距离传输，可用于测量转速，角位移等。
ZS-6-01/02型为单路/双路测速传感器，配以键槽或齿轮能输出两路有相位差的幅度稳定的方波信号，既具有普通的判向功能，能分别齿轮、齿条的运动方向。 型 号 ZS-6-01-10L ZS-6-02-10L ZS-6-01-12L ZS-6-02-12L ZS-6-01-16L ZS-6-02-16L ZS-6-01-18L ZS-6-02-18L 输出路数 1 路 2 路 1 路 2 路 1 路 2 路 1 路 2 路 螺纹规格 M10×1 M12×1 M16×1 M18×1 螺杆长度 50mm 60mm 60mm 70mm 工作电压 DC12V±1V 输出波形 方 波 响应频率 0.3Hz~1KHz 或 1Hz~20KHz ； 测量精度 ±1 个脉冲； 输出电压 单路：高电平近似电源电压；低电平
型 号 | ZS-6-01-10L | ZS-6-02-10L | ZS-6-01-12L | ZS-6-02-12L | ZS-6-01-16L | ZS-6-02-16L | ZS-6-01-18L | ZS-6-02-18L |
输出路数 | 1 路 | 2 路 | 1 路 | 2 路 | 1 路 | 2 路 | 1 路 | 2 路 |
螺纹规格 | M10×1 | M12×1 | M16×1 | M18×1 | ||||
螺杆长度 | 50mm | 60mm | 60mm | 70mm | ||||
工作电压 | DC12V±1V | |||||||
输出波形 | 方 波 | |||||||
响应频率 | 0.3Hz~1KHz 或 1Hz~20KHz ； | |||||||
测量精度 | ±1 个脉冲； | |||||||
输出电压 | 单路：高电平近似电源电压；低电平 <0.3V | |||||||
检测距离 | 0.5~4mm | |||||||
触发形式 | 钢铁齿轮，齿条或其它导磁材料（齿轮要求见下图） | |||||||
使用温度 | -25 ℃ ~+80 ℃ ； | |||||||
使用湿度 | ≤ 95%RH | |||||||
保护形式 | 极性，短路 | |||||||
防护等级 | IP65 | IP65 | IP65 | IP65 | ||||
输出方式 | PNP 输出 | PNP 输出 | PNP 输出 | PNP 输出 | ||||

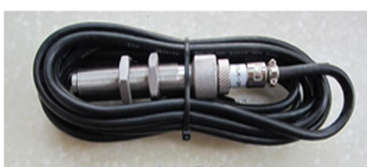

转速传感器 型号：QBJ-CS-1
用途：
传感器的作用是将旋转机械的被测量按照一定规律转换成可用信号输出的装置
工作原理：
转速传感器是一种对磁感应强度、磁场强度和磁通量敏感，并能把这些信号转换成电信号的传感器。
技术参数：
QBJ-CS-1转速传感器的技术参数
1．直流电阻： 150Ω～200Ω
2．测速齿轮： 模数2～4（渐开线）
3．环境温度： -10～120℃
4．抗 振 动： 20g
5．安装尺寸： 螺纹M16×1
